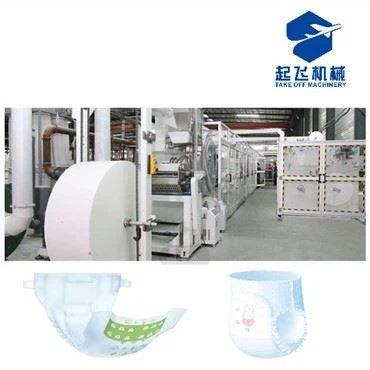

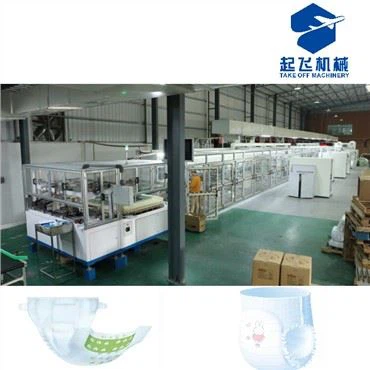

Machine de production de couches

Paramètre principal

1) Ultra-mince: deux couches 3D protéger le non tissé, couche de surface (chaque ligne à l’intérieur et à l’extérieur), non tissé composite tactile, ADL, tissu ascendant (ou non tissé), feuille SAP, tissu en duvet (ou non tissé), film inférieur, film de fond composite non tissé, ruban de motif, ruban de rebut, élasthanne de jambe (3 + 3), ceinture à l’intérieur non tissé, ceinture extérieure non tissée, ceinture élasthanne (19 + 23)

2) Type de coton: deux couches 3D protéger le non tissé, couche de surface (chaque ligne à l’intérieur et à l’extérieur), non tissé composite tactile, ADL, tissu ascendant (ou non tissé), pulpe + SAP, tissu de duvet (ou non tissé), film inférieur, film de fond composite non tissé, ruban de motif, ruban de rebut, élasthanne de jambe (3 + 3), ceinture à l’intérieur non tissé, ceinture extérieure non tissée, ceinture spandex (19 + 23)

1.Taille du produit:

XXL: pleine longueur 530mmX440mmX noyau de coton 400mmX tour de taille405mm

XL pleine longueur: 510mmx 440mmx noyau en coton400mmx tour de taille405mm

L: pleine longueur: 480mmx410mmx noyau de coton370mmx tour de taille 405mm

M: pleine longueur 450mmx 410mmx noyau en coton370mmx taille 405mm

S: pleine longueur 420mmx 390mmx noyau de coton370mmx taille 405mm

La taille peut être décidée par le client, notre machine sera conçue à la demande du client.

2. Puissance: 350 KW

3. Poids de la machine: 95 T

4. Alimentation: 380V 50HZ

5. Dimension de la machine: 42m * 7.5m * 3.5m

6. Air: 0.6-0.8Mpa, 6000L / min (l’acheteur doit préparer le compresseur d’air)

7. Couleur de la machine: blanc lait

8. Machine actionner le nickle de placage latéral

Partie électrique

1.Détecter le système

1) rejeter automatiquement le déchet d’épissage

2) la machine donnera l’alarme et s’arrêtera automatiquement lorsque le matériel est épuisé ou cassé.

3) détecter l’absence de ruban adhésif et les rejeter automatiquement, la machine s’arrêtera automatiquement lorsque l’élasthanne se cassera

4) alors l’étagère du capteur est facile à ajuster

2.Système de conduite

1) La machine chaque pièce sont démarrés à tour de rôle au démarrage de la machine, réduire le réseau électrique sous impact.

2) adapter la machine de commande de servomoteur, changer de taille peut fonctionner à l’écran tactile

3) la ligne de production démarrera après le démarrage des soufflantes

3.Déroulement et épissage:

1).deux couches 3D protéger non tissé, couche de surface, non tissé composite tactile, ADL, tissu ascendant (ou non tissé), feuille SAP, tissu de duvet, film inférieur, film de fond composite non tissé, ruban de motif, ceinture à l’intérieur non tissé, ceinture extérieure non tissée, tous adaptent le déroulement de contrôle de fréquence et l’épissage automatique.

2).la machine fonctionne stable lors de l’épissage du matériau, peut choisir l’épissage manuel ou automatique

3).peut régler la vitesse d’épissage à l’écran tactile

4.Interaction homme-machine :

1) l’écran tactile installé au centre de la machine, avoir la langue chinoise et anglaise

2) La carence en matériau, l’épissage, le déclenchement du ventilateur s’afficheront tous à l’écran

3) Peut régler le comptage à l’écran tactile

4) L’écran tactile affichera la vitesse de la machine, la quantité de sortie

5.dispositif de sécurité

1) équiper d’un protecteur de sécurité

2) Organiser l’arrêt urgent, augmenter la vitesse, réduire les boutons de vitesse à un endroit de la machine pour une utilisation plus facile

3) Avoir une ligne de sécurité à l’arrière de la machine

4) Les fraises rotatives ont toutes un couvercle transparent

6.fil électrique s’installera au trunking, divisé par un courant fort et un courant faible.le fil est bien rangé.

7.faible courant est 24V

8.Machine à colle:

1) espace de colle pulvérisée de congé raisonnable, gardez la colle pulvérisée à 90 °, la machine à colle située au sommet de la machine, le tube de colle mis dans la machine par le haut et sortez du mur, gardez le tube de colle loin des pièces en cours d’exécution de la machine

2) la colle pulvérisée de la machine à colle est adaptée à la vitesse de la machine principale

3) la machine principale offrira un signal de suivi 0-10V pour la machine à colle

4) chaque pièce de colle pulvérisée a de la lumière

Marque et origine

Nom	Marque	Origine
PLC	Mitsubishi	Japon
Écran tactile	Mitsubishi	Japon
Servomoteur + servopilote (78sets)	Mitsubishi	Japon
fréquence	Mitsubishi	Japon
Guide Web	Techmach	ÉTATS-UNIS
Appareil basse tension	Schneider	Allemagne
Attitude	NSK	Japon
Courroie	KAWAMOTO	Japon
Tapis roulant	NITTA	Japon
Cylindre d’air	Airtac	Taiwan
Souffleur	Jet De Bery	Danemark
Broyeur	Minghai	Chine
